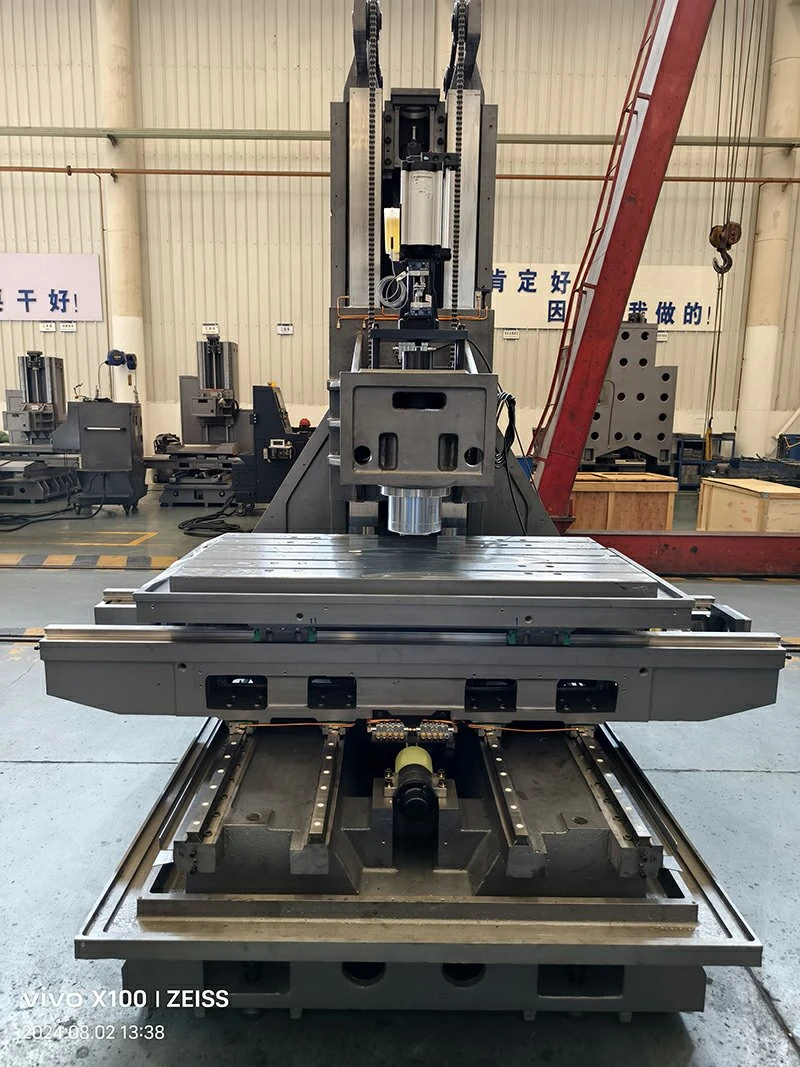

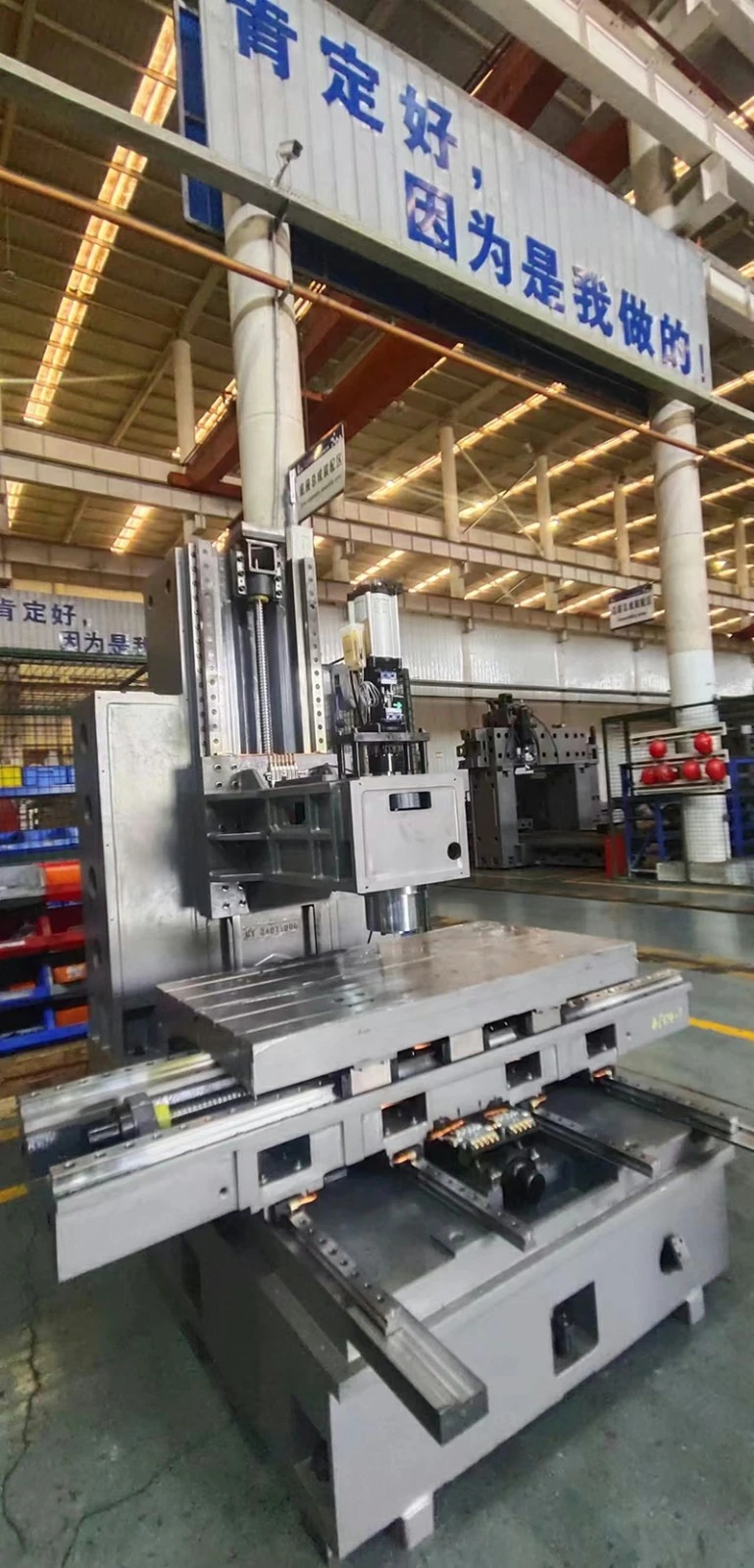

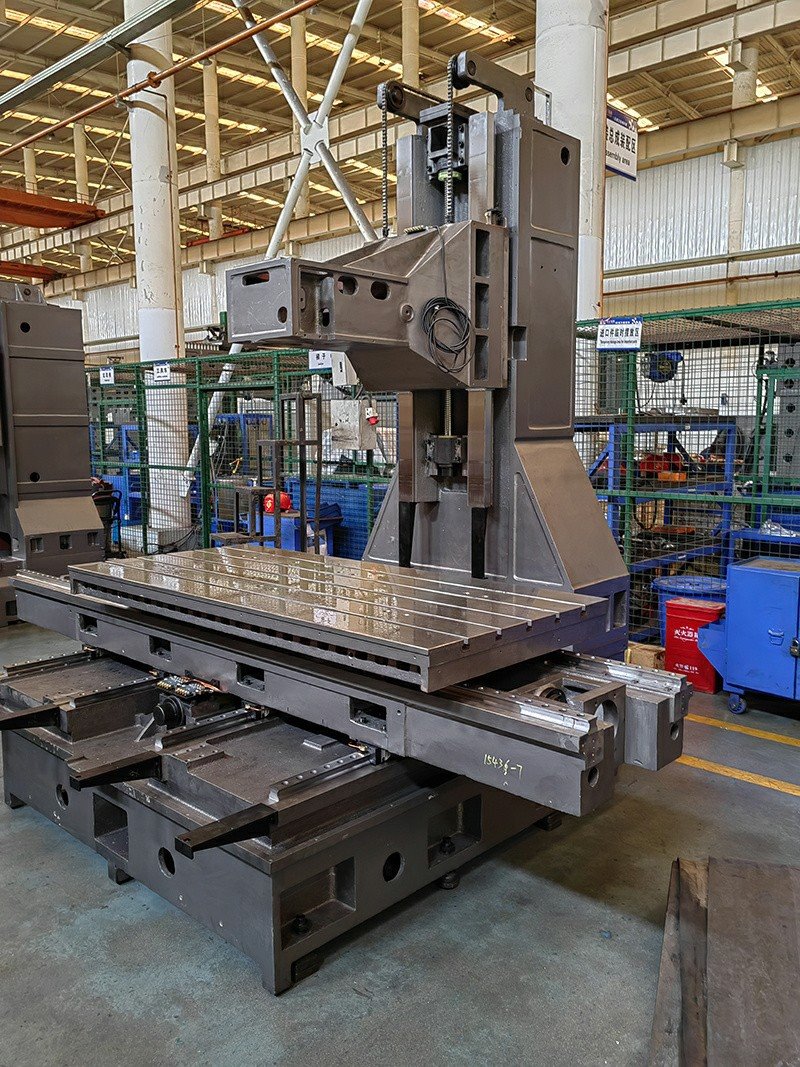

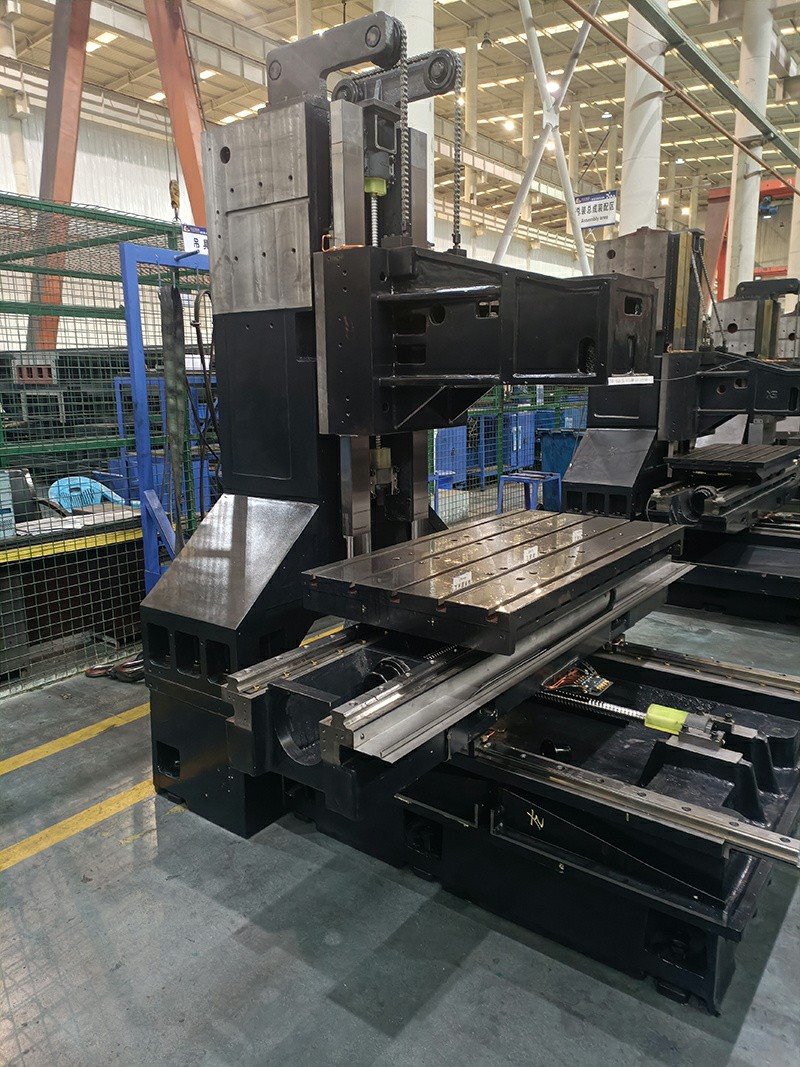

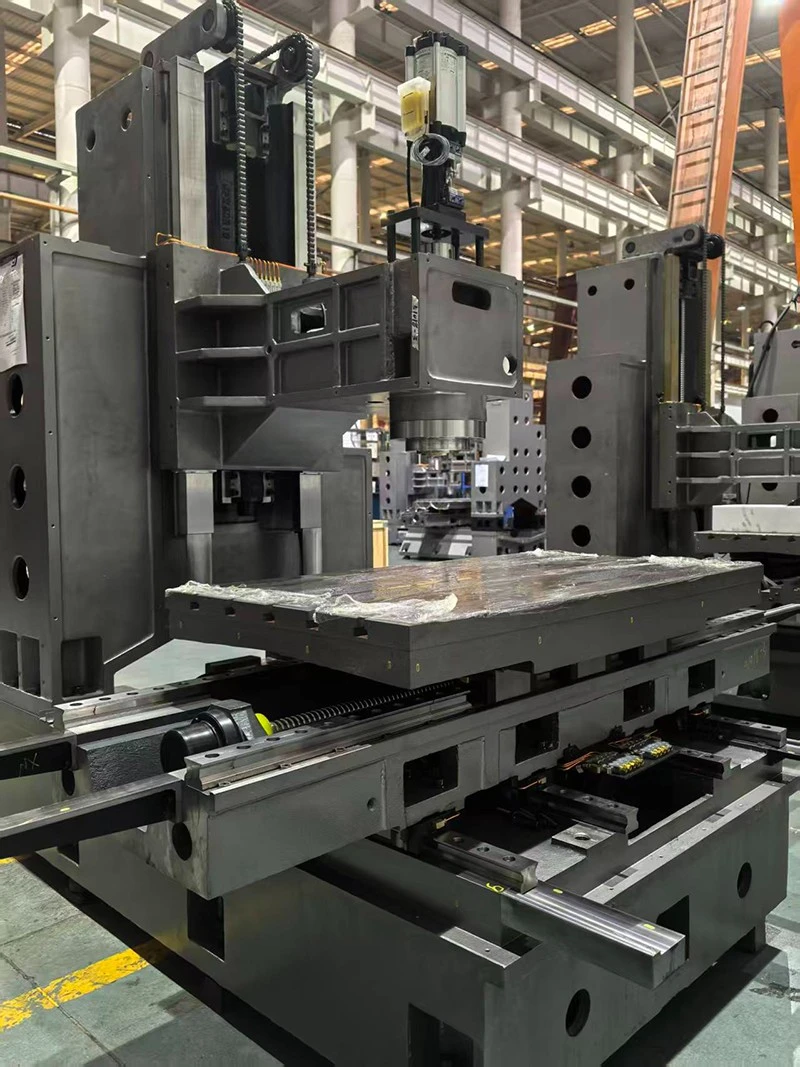

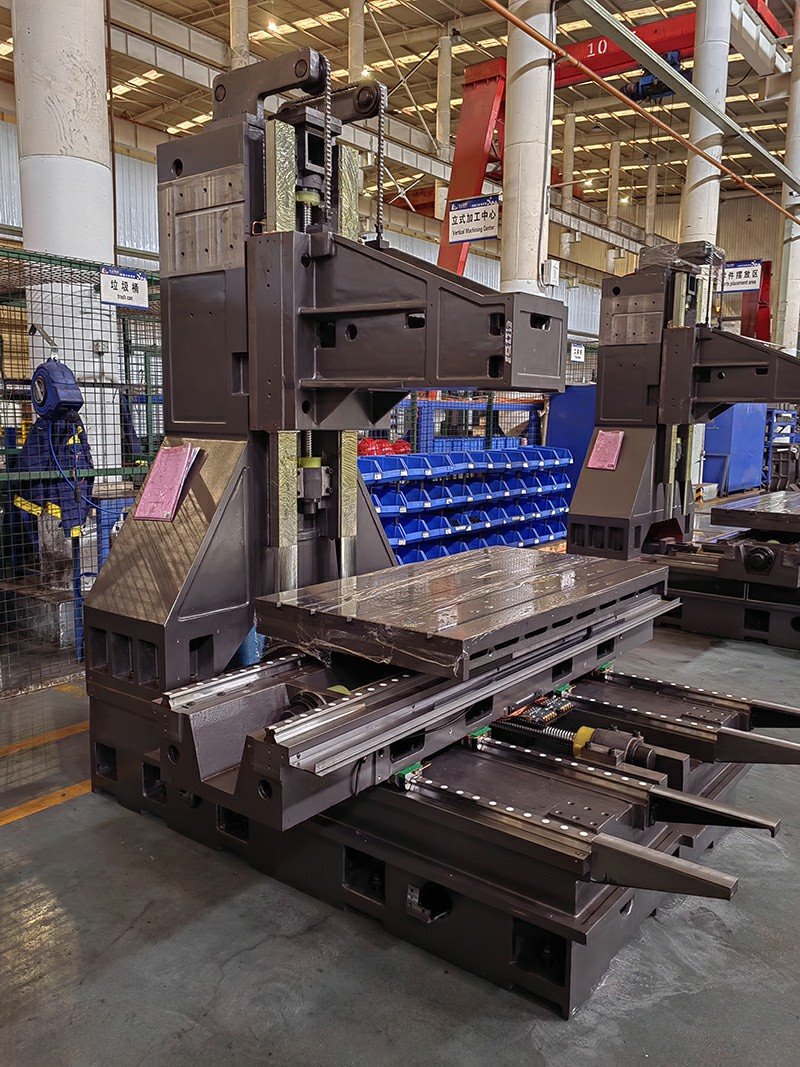

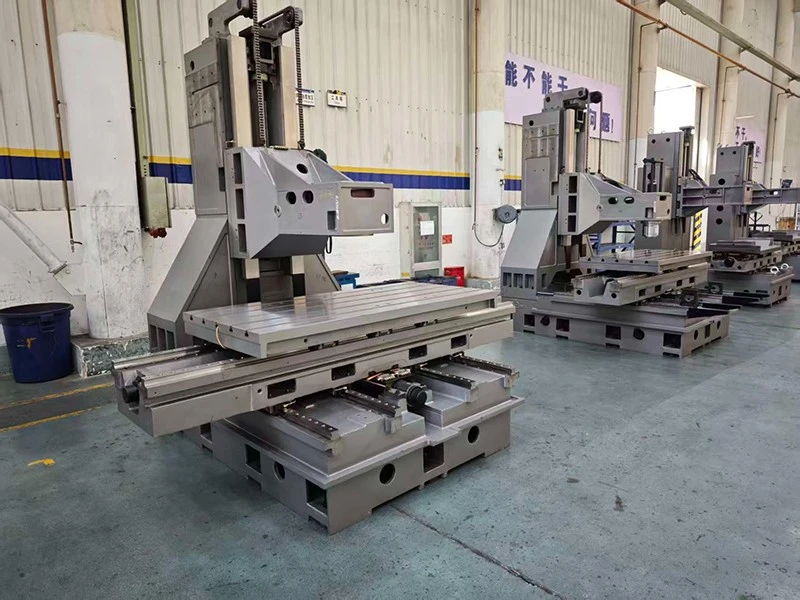

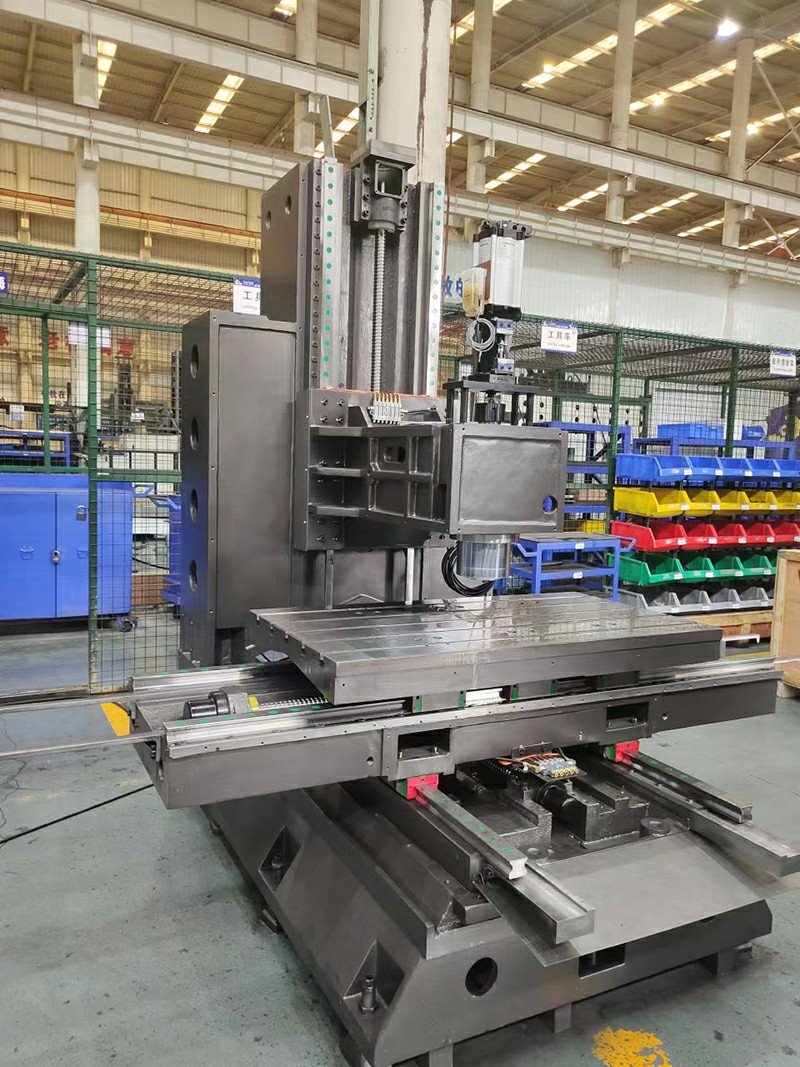

Il-qafas VMC tal-mod lineari XY, li fih struttura tal-mod ta 'gwida lineari XY ottimizzata FEM- u mod ta' gwida tal-kaxxa Z, din il-magna tikseb preċiżjoni għolja u prestazzjoni konsistenti fit-tul-għall-produzzjoni tal-partijiet tal-massa, b'punt ta 'prezz aktar kost-effettiv minn magni tad-disinn konvenzjonali.

Il-vantaġġi tal-partijiet mekkaniċi joħorġu minn għażla bir-reqqa tal-materjal u l-magni preċiżi ta 'kull komponent tal-qalba.

Ikkastjar ta 'riġidità għolja

Il-frejms huma magħmula minn kkastjar GG30, ipproċessat bir-reqqa permezz ta 'molding tar-ramel tar-reżina u mudell tal-injam.

Partijiet ewlenin importati tal-ogħla-livell

• Viti tal-ballun: Viti tal-ballun importati minn marki rinomati internazzjonalment bħal PMI, Hiwin u THK huma użati.

• Berings: Jintużaw berings importati tal--marka tal-aqwa, bħal FAG, NSK u NTN.

• Couplings: Jintużaw akkoppjamenti importati, bħal R+W.

• Ċilindru booster

Gwida ta 'preċiżjoni

L-uċuħ tal-immuntar tal-gwida lineari XY huma mitħunin fin b'magni tat-tħin ta'-preċiżjoni għolja importati.

Kemm il-gwidi lineari tat-tip roller-it-tip tal-ballun-huma disponibbli għall-għażla bbażata fuq ir-rekwiżiti attwali tal-applikazzjoni tal-klijenti.

Il-mod ta 'gwida tal-kaxxa tal-assi Z tal-frejms jgħaddu minn proċess ta' tkessiħ u tħin, huma miksija bit-Turcite-B, u mbagħad jiġu mibruxa bi preċiżjoni.

Magħżel ta'-preċiżjoni għolja importat

Offerta għażla ta 'magħżel b'diversi veloċitajiet ta' rotazzjoni, bħal magħżel CTS, magħżel taċ-ċinturin-magħżel u magħżel dirett-drive, biex jissodisfa rekwiżiti differenti tal-magni.

Protezzjoni komprensiva u lubrikazzjoni

• Kopertura ta 'protezzjoni teleskopika: L-assi X, Y u Z huma kollha mgħammra b'għata ta' protezzjoni teleskopika ta 'l-istainless steel minn ditti bħal Keyarrow.

• Sistema ċentrali ta 'lubrikazzjoni awtomatika: Il-magna hija mgħammra b'sistema ċentrali ta' lubrikazzjoni awtomatika.

Sistema ta 'kontrobilanċ tal-assi Z-: tiżgura stabbiltà tal-magni vertikali

L-assi Z-tal-magna huwa mgħammar b'sistema ta' kontrobilanċ li tista' tpatti b'mod effettiv il-piż tal-assi Z- innifsu, kif ukoll dak tal-magħżel u l-għodda.

Speċifikazzjonijiet	Unità	L970-II	L970-P	L970-G	TZL11	TZL12	TZL13	TZL15	TZL18	TZL20
Kapaċità
X ivvjaġġar	mm	1100	1200	1100	1200	1200	1300	1600	1800	2000
Y ivvjaġġar	mm	650	700	650	700	700	800	800	900	900
Z ivvjaġġar	mm	750	680	680	700	700	800	800	1000	1000
Iċ-ċentru tal-magħżel għall-Kolonna Slideway	mm	700	750	700	750	765	865	865	950	950
Imnieħer tal-magħżel għall-Mejda tax-Xogħol	mm	95-845	120-800	120-800	110-810	75-775	85-885	85-885	200-1200	200-1200
Mejda tax-xogħol
Daqs tal-Tabella	mm	650×1200	700x1300	650x1300	1300X700	1360X710	1500X810	1700X810	2000X900	2200X900
T-slots (NO.-Daqs × Distanza)	mm	5-18×120	5-18×120	5-18×120	5-18×120	5-18×152.5	5-18×147.5	5-18×147.5	5-18×147.5	5-18×147.5
Max. Tagħbija	kg	800	1000	1200	1200	1000	1200	1500	2000	2000
Magħżel
Taper tal-magħżel / Dia.		BT40/Φ150	BT40/Φ150	BBT40/Φ160	BT40/Φ150	BT50/Φ155	BT50/Φ155	BT50/Φ155	BT50/Φ155	BT50/Φ155
Max. Veloċità	rpm	8000	8000	8000	8000	8000	8000	8000	8000	8000
Qawwa tal-mutur tal-magħżel Rakkomandat	Kw	7.5/11	7.5/11	7.5/11	7.5/11	15/18.5	15/18.5	15/18.5	15/18.5	15/18.5
Għalf
X kamin tal-ballun	mm/mm	40/12	40/12	40/12	40/12	40/12	50/10	55/12	50/10	50/10
Kamin tal-ballun Y	mm/mm	40/12	40/12	40/12	40/12	40/12	50/10	50/10	50/10	50/10
Kamin tal-ballun Z	mm/mm	40/12	40/12	40/12	40/12	40/12	50/10	50/10	50/10	50/10
gwida X	mm	45	45	45	45	45	45	45	45	45
Gwida Y	mm	45	45	45	35	45	45	45	45	45
Gwida Z	/	mod kaxxa	mod kaxxa	mod kaxxa	mod kaxxa	mod kaxxa	mod kaxxa	mod kaxxa	mod kaxxa	mod kaxxa
X/Y/Z Veloċità rapida	m/min	24/24/16	24/24/16	20/20/20	24/24/16	24/24/14	24/24/14	24/24/14	20/20/14	20/20/14
X drive		dirett	dirett	dirett	dirett	dirett	dirett	dirett	dirett	dirett
Y drive		dirett	dirett	dirett	dirett	dirett	dirett	dirett	dirett	dirett
Z drive		dirett	dirett	dirett	dirett	dirett	dirett	dirett	dirett	dirett
Torque tal-mutur X/Y/Z Rakkomandat	NM	20/20/20	20/20/20	20/20/20	22/22/22	24/26/26	28/32/32	28/32/32	28/32/32	28/32/32
Oħrajn
Piż tal-magna	kg	4500	4900	5800	6800	5800	7200	7400	8800	9000
Z cpunter bilanċ		iva	iva	iva	iva	iva	iva	iva	iva	iva
