Qafas ta 'tħin orizzontali ekonomiku huwa ċ-Ċentru tal-Maċinazzjoni Orizzontali tal-Livell ta' Dħul-
Jikkonsenja kapaċitajiet ċentrali ta' makkinar orizzontali bi frazzjoni tal-ispiża ta' HMC sħiħ, li jagħmilha soluzzjoni kost-effettiva għal workshops li jfittxu li jespandu l-kapaċitajiet ta' pproċessar orizzontali tagħhom.
Arkitettura tal-Magħżel u tal-Moviment
Orjentazzjoni tal-Magħżel Orizzontali: Bħal HMC tradizzjonali, il-magħżel huwa mmuntat orizzontalment, parallel mal-mejda tax-xogħol, li jippermetti tħin orizzontali effiċjenti, boring, u magni multi-ġenb.
Sistema Simplifikata tal-Moviment
B'differenza mill-HMCs, il-frejms tat-tħin orizzontali Ekonomiċi jadottaw -kolonna fissa, li tiċċaqlaq-tabella, li żżomm il-moviment lineari tal-assi X/Y/Z ta' VMC filwaqt li jintegra magħżel orizzontali.
Ikkastjar ta 'riġidità għolja
Il-korp tal-magna huwa mibni minn ħadid fondut ta' grad-għoli (HT300) b'ribing ottimizzat FEM-, li jiżgura riġidità statika u dinamika għolja għal qtugħ ta' xogħol tqil-, simili għal HMCs, iżda mingħajr l-istruttura magħluqa kumplessa ta 'mudelli premium.
Tabella Rotatorja Fakultattiva għal Makkinar b'4 naħat
Billi tintegra 4 -mejda li ddur tal-assi fuq il-mejda tax-xogħol, il-magna tista 'tikseb makkinar kompletament awtomatizzat b'4-naħat ta' biċċiet tax-xogħol f'setup wieħed, u telimina l-ħtieġa għal twaħħil mill-ġdid manwali u ttejjeb b'mod sinifikanti l-effiċjenza tal-ipproċessar.
Lubrikazzjoni
Sistema ċentrali ta 'lubrikazzjoni awtomatika: Il-magna hija mgħammra b'sistema ċentrali ta' lubrikazzjoni awtomatika.
Effiċjenza Spazjali
Meta mqabbla ma' HMCs kbar u magħluqa, dawn l-imtieħen orizzontali tat-tip-sodda għandhom footprint iżgħar, li jagħmluhom adattati għal workshops bi spazju limitat ta' art.
Operatur-Disinn ta' Ħbiberija
Iżomm it-tħaddim intuwittiv tal-VMCs, b'aċċess u viżibilità faċli għall-biċċa tax-xogħol, u jnaqqas il-ħin tat-taħriġ għall-operaturi familjari mal-magni vertikali.

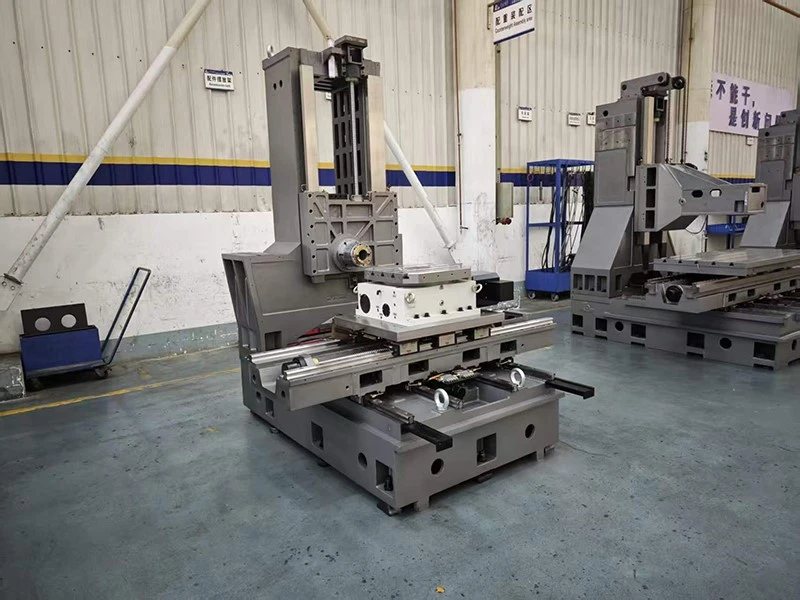

| Mudell | LW855 | LW970-II | LW970A-II | LW970-P | LW970A-P | LW13 | LWB13 | LW15 | LWB15 | LW1075 | LW1290 | LW1814 |
| Daqs tal-mejda (mm) | 550×1000 | 650×1200 | 650×1200 | 700×1300 | 700×1300 | 810×1500 | 810×1500 | 810×1700 | 810×1700 | 600×1300 | 700×1360 | 900×1260 |
| Tabella xellug/lemin X (mm) | 800 | 1100 | 1100 | 1200 | 1200 | 1300 | 1300 | 1500 | 1500 | 1000 | 1200 | 1800 |
| Magħżel 'l fuq/' l isfel Y (mm) | 600 | 750 | 750 | 750 | 750 | 800 | 800 | 800 | 800 | 750 | 900 | 1400 |
| Tabella lura/'l quddiem Z (mm) | 550 | 650 | 650 | 700 | 700 | 1000 | 1000 | 1000 | 1000 | 600 | 700 | 900 |
| X gwida | Gwida lineari tar-romblu | Gwida lineari tar-romblu | Gwida lineari tar-romblu | Gwida lineari tar-romblu | Gwida lineari tar-romblu | Gwida lineari tar-romblu | Gwida lineari tar-romblu | Gwida lineari tar-romblu | Gwida lineari tar-romblu | Gwida lineari tal-ballun | Gwida lineari tal-ballun | Gwida lineari tal-ballun |
| Gwida Y | Gwida lineari tar-romblu | Mod kaxxa | Gwida lineari tar-romblu | Mod kaxxa | Gwida lineari tar-romblu | Mod kaxxa | Gwida lineari tar-romblu | Mod kaxxa | Gwida lineari tar-romblu | Mod kaxxa | Mod kaxxa | Mod kaxxa |
| Gwida Z | Gwida lineari tar-romblu | Gwida lineari tar-romblu | Gwida lineari tar-romblu | Gwida lineari tar-romblu | Gwida lineari tar-romblu | Gwida lineari tar-romblu | Gwida lineari tar-romblu | Gwida lineari tar-romblu | Gwida lineari tar-romblu | Gwida lineari tal-ballun | Gwida lineari tal-ballun | Gwida lineari tal-ballun |
| Magħżel taċ-ċinturin | BT40-150-8000 | BT40-150-8000 | BT40-150-8000 | BT40-150-8000 | BT40-150-8000 | BT50-155-8000 | BT50-155-8000 | BT50-155-8000 | BT50-155-8000 | BT50-190-6000 | BT50-190-6000 | BT50-190-6000 |
| Rimarka | Ebda kontrobilanċ Y | Ebda kontrobilanċ Y | Ebda kontrobilanċ Y | Ebda kontrobilanċ Y | Ebda kontrobilanċ Y | Ebda kontrobilanċ Y | Ebda kontrobilanċ Y | Ebda kontrobilanċ Y | Ebda kontrobilanċ Y | Y counter balance | Y counter balance | Y counter balance |
